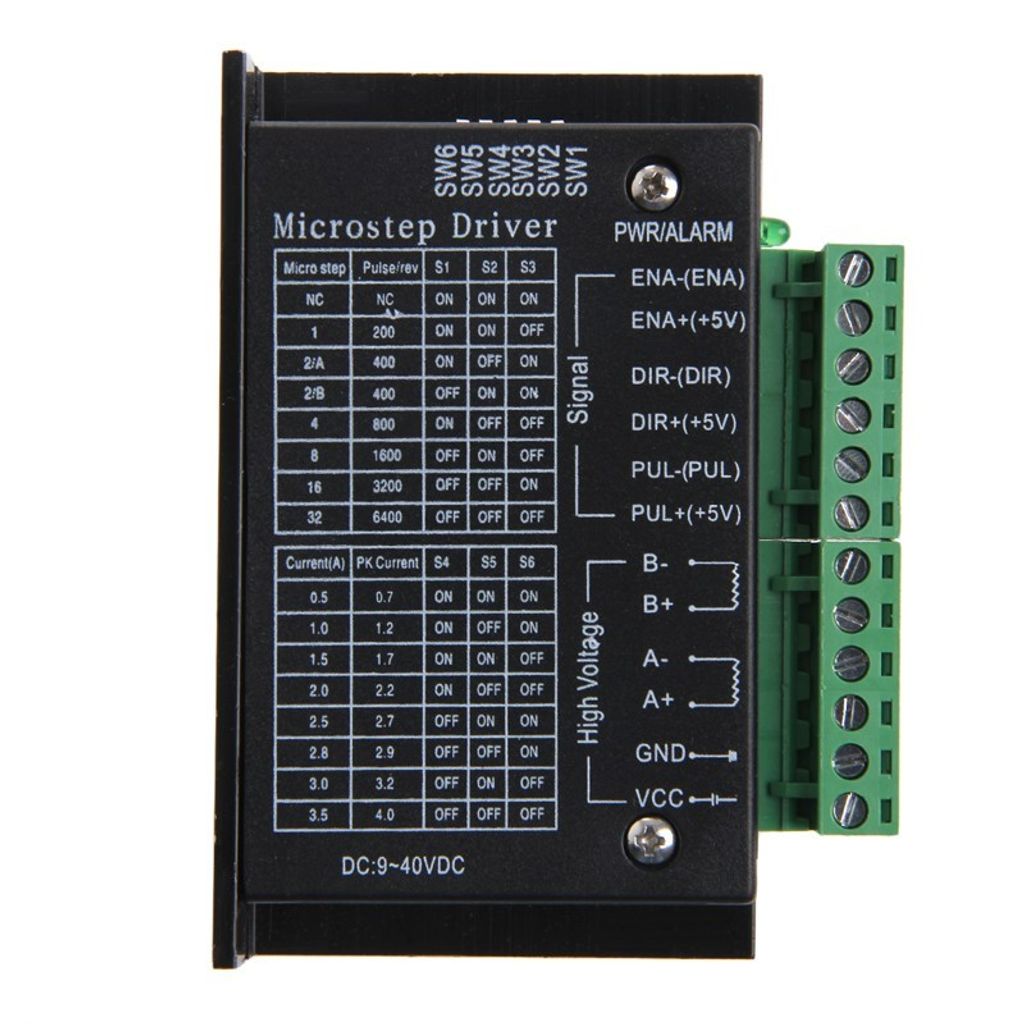

Stepper Motor Driver Module - TB6600 42/57/86 4A Stepping

RM 73.90

PENGENALAN:

TB6600 adalah Module kawalan Stepper Motor yang menyerupai A4998 bagi Stepper Motor ber-size 42/57/86. Stepper Driver ini mempunyai output Current yang lebih besar sehingga 4A.

Stepper Driver ini sangat compatible dengan Arduino kerana ia dapat menerima signal 5V untuk kawalan STEP serta DIR.

Hanya perlu mengawal satu pin-DIR untuk mengawal arah pusingan dan kawal pulse input pada pin-STEP untuk mengawal kelajuan Motor.

Apa yang penting, setting microstepping boleh menambahkan kejituan pusingan stepper.

GUIDE PENUH:

https://matgyver.my/

SPESIFIKASI:

  • Kawalan Mode : Full Step, 1/2, 1/4, 1/8, 1/16, 1/32
  • Signal Kawalan : 3.3V ~ 24V (5V Arduino Digital Pin)
  • Motor Voltage Input : 9V ~ 42V DC
  • Rated Current: 4A
  • Power Max : 160W
  • Size : 96mm x 56mm x 33mm
  • Berat : 200g

CARTA SETTING:

Setting Stepper Driver ini boleh ditetapkan melalui DIP Switch setting berwarna
merah pada module ini:

1) Kawalan setting Microstep adalah pada SW1, SW2 dan SW3

TB6600 MOTOR MODULE 1.jpg


2) Kawalan setting Current adalah pada SW4, SW5 dan SW6

TB6600 MOTOR MODULE 2.jpg

DIAGRAM & CARTA KAWALAN:

TB6600 DIAGRAM.jpg

TB6600 CONTROLLING .jpg

PACKAGE TERMASUK:

  • 1 Unit  TB6600 Stepper Motor Driver
